活动图绘图有开始结尾的标志，简称黑点开始、牛眼结束。

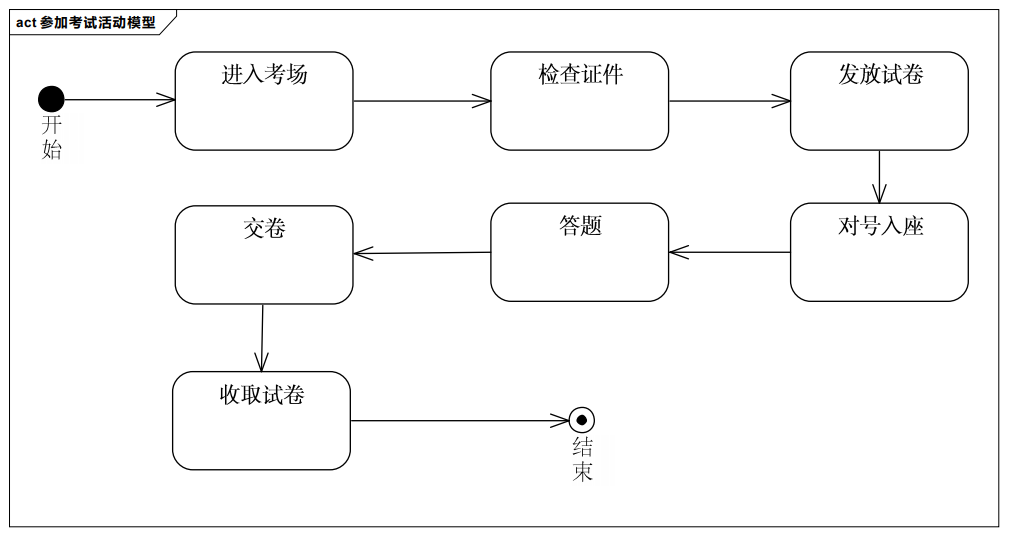

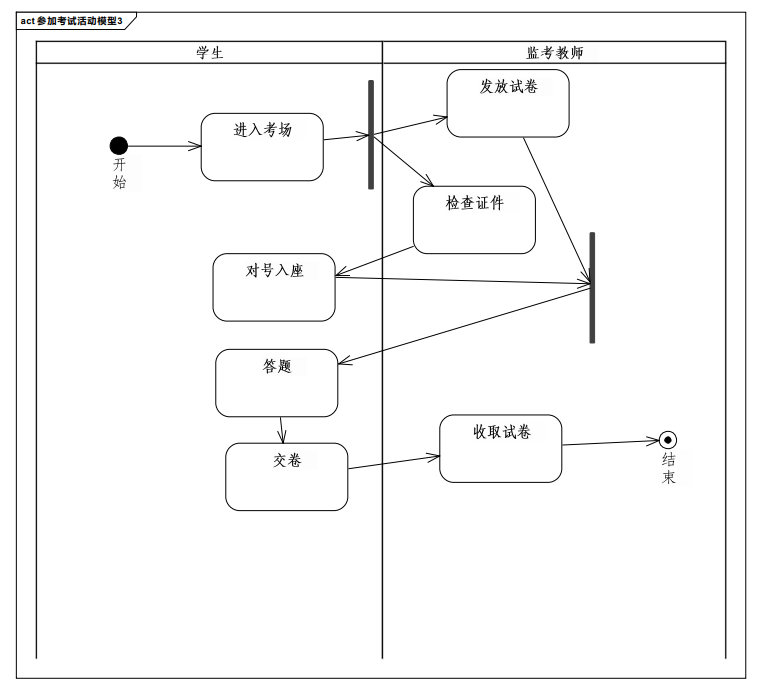

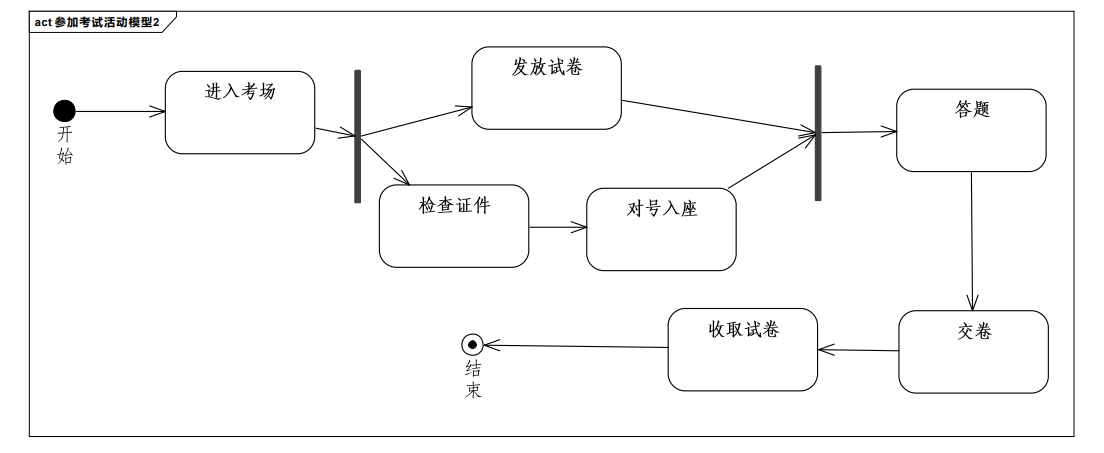

1、请应用活动图描述同学们每次参加考试的过程是怎么样的？

开始。 学生进入考场。 监考教师核对检查证件，发放试卷。 学生对号入座。 学生开始答题。 学生交卷。 监考教师收取试卷。 结束。

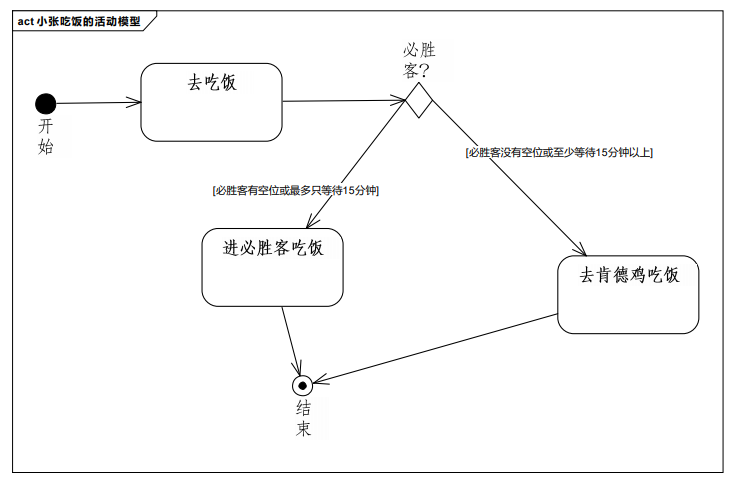

2、 小张想去吃饭，如果必胜客有空位或最多只等待 15 分钟，则进必胜客吃饭，否则去肯德鸡吃 饭。请画出相应的活动图。

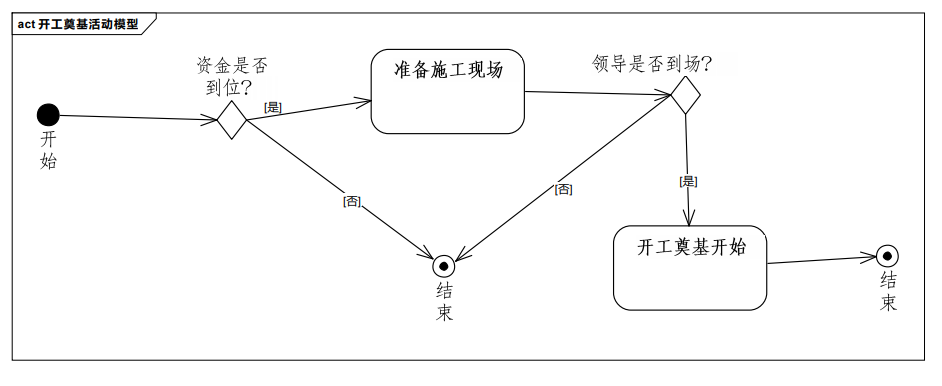

3、开工奠基流程如下： 如果资金到位，则准备施工现场。当领导也到场时，开工奠基开始 请画出相应的活动图

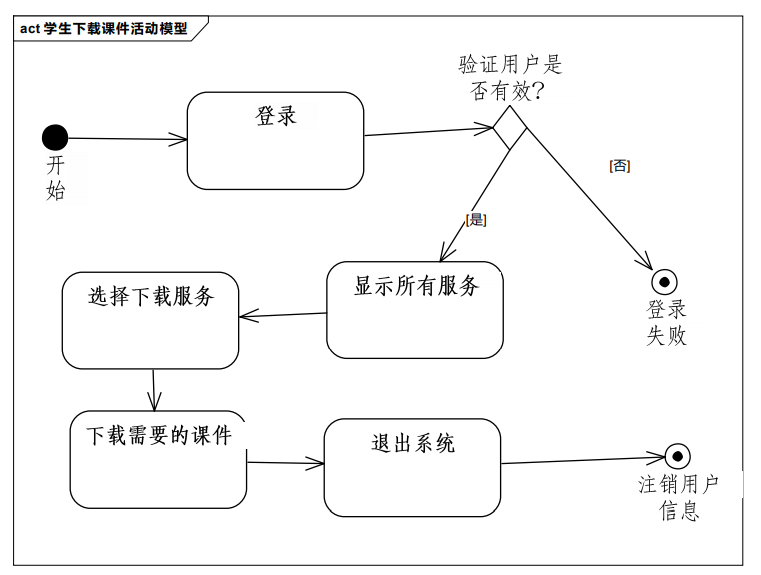

4、对于“远程网络教学系统”，学生登录后可以下载课件。在登录时，系统需要验证用户的登录 信息，如果验证通过系统会显示所有可选服务。如果验证失败，则登录失败。当用户看到系统显示的 所有可选服务后，可以选择下载服务，然后下载需要的课件。下载完成后用户退出系统，系统则会注 销相应的用户信息。画出学生下载课件的活动图。

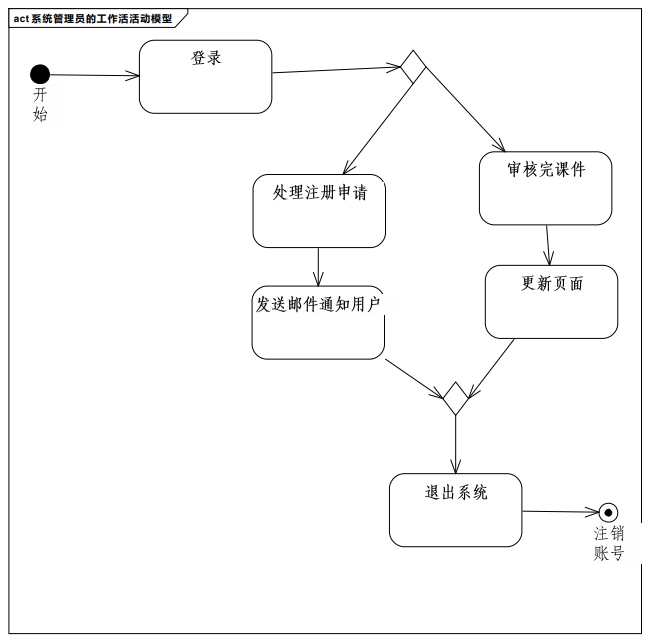

5、在“远程网络教学系统”中，系统管理员登录后可以处理注册申请或者审核课件。在处理注册 申请后，需要发送邮件通知用户处理结果；在审核完课件后，需要更新页面信息以保证用户能看到最 新的课件，同时系统更新页面。当完成这些工作后，系统管理员退出系统，系统则注销系统管理员账号。画出系统管理员的工作活动图。

6、根据以下叙述，绘制打印社的“打印机”的状态图： 未接到工作命令时，打印机处于闲置状态。接到打印命令后，转入打印状态，完成打印后又回到 闲置状态，等待命令。 若打印时发现没纸，则进入缺纸状态。发出警告等待装纸。装纸完成后又进入闲置状态。 若打印时发现卡纸，则进入卡纸（故障）状态。发出警告等待排除故障。故障排除后又进入闲置 状态。

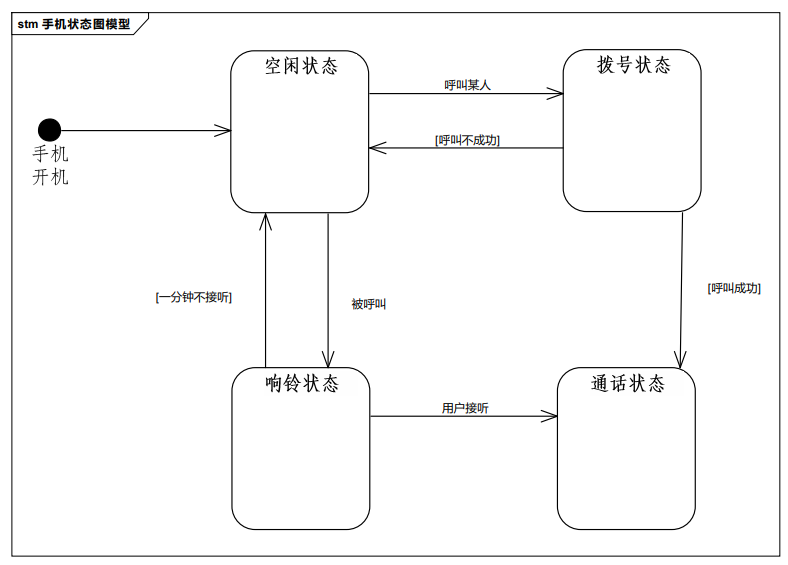

7、手机开机时，处于空闲状态；当用户开始呼叫某人时，手机进入拨号状态；如果呼叫成功， 进入通话状态；如果呼叫不成功，重新进入空闲状态。在空闲状态被呼叫，进入响铃状态；如果用户 接听，进入通话状态；如果一分钟不接听，重新进入空闲状态。请绘制手机的状态图。

8、用顺序图描述一位学生张三在 ATM 系统上取 100RMB 的“取款”流程，其过程要包括如下 需求。

• ➢ 学生张三取款时向 ATM 系统插入银行卡。
• ➢ ATM 系统的读卡机读取卡号信息。
• ➢ 屏幕显示用户的操作界面。
• ➢ 屏幕提示用户输入密码。
• ➢ 用户根据提示输入密码。
• ➢ 系统检测用户的密码是否有效。
• ➢ 屏幕提示选择事务的操作，如查询、存款、取款等。
• ➢ 张三选择取款事务。
• ➢ 屏幕提示输入取款金额。
• ➢ 张三根据提示输入 100RMB。
• ➢ 系统准备向张三的账号执行取钱的操作。
• ➢ 系统检测张三的余额是否大于等于 100RMB。
• ➢ 系统从张三的账户上扣除 100RMB。
• ➢ 吐钱机将 100RMB 吐出给学生。
• ➢ 系统打印取款凭据。
• ➢ 系统退卡。
