问题描述
有一个饮料自动售货机（处理单价为5角钱）的控制处理软件，它的软件规格说明如下： 若投入5角钱的硬币，按下“橙汁”或“啤酒”的按钮，则相应的饮料就送出来。 若投入1元钱的硬币，同样也是按“橙汁”或“啤酒”的按钮，则自动售货机在送出相应饮料的同时退回5角钱的硬币。
分析情况
怎么分析这种具有一定实际意义的情况呢？ 按照因果图的说法，我们先分析一下，把原因与结果先找出来： 原因是输入条件，在自动售货机里，硬币的投入、按钮的按下，都是输入，这样的话就有以下几个原因：
- （1）投入5角硬币
- （2）投入1元硬币
- （3）按下“橙汁”按钮
- （4）按下“啤酒”按钮
结果有哪些呢？
- (1）送出“橙汁”饮料
- (2）送出“啤酒”饮料
- (3）找5角硬币
按照因果关系，把因果图的雏形画出来：
因果测试图判定
再加上因果图的约束关系，那么图形就成为以下：

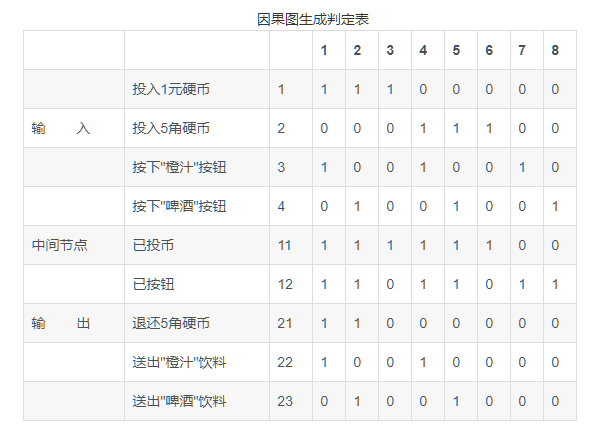

根据最终的因果图生成判定表：

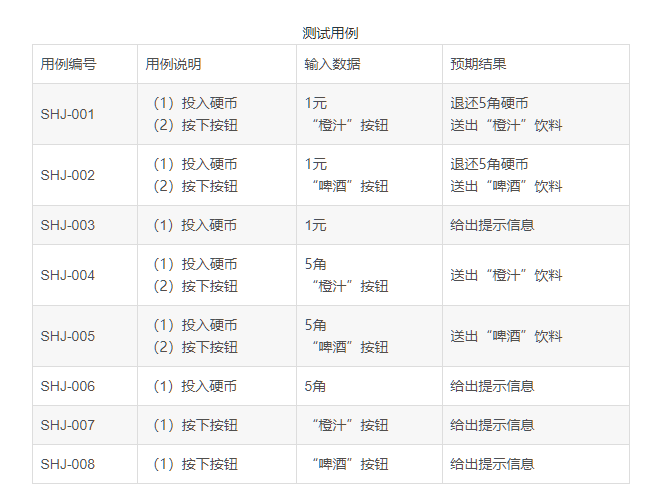

最后把测试用例写出来：
转载自文章： 测试用例设计技术-因果图之二
